Donderdag middag 12 maart zijn de afregelmetingen van de repeater uitgevoerd door Dick, met ondersteuning van Tom en Henry. De resultaten zien er op zichzelf prima uit, zoals ook in de grafieken te zien is.

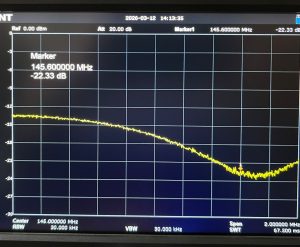

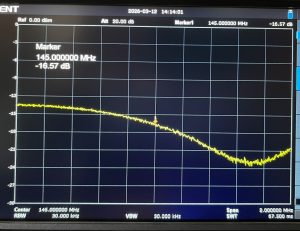

De eerste twee grafieken geven de reflectiedemping van de antennekabel en antenne weer. De gemeten waarde is –22,3 dB op zowel 145.600 MHz als 145.000 MHz. Dat is een uitstekende waarde.
Voor degenen die liever in SWR denken: een reflectiedemping van –22,3 dB komt ongeveer overeen met een SWR van 1,17 : 1. Met andere woorden: de antenne en kabel zijn zeer goed aangepast.
De andere twee grafieken tonen de resultaten van de duplexfilters op de zend- en ontvangstfrequentie van de repeater.
RX-filter (ontvangst)

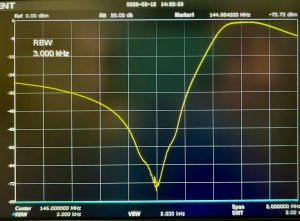

De dip van het filter ligt op 144.984 MHz met –72,7 dB. Dit betekent dat het filter op dat punt een maximale doorlaat heeft en minimale reflectie. Dit ligt praktisch exact op de ontvangstfrequentie van 145.000 MHz.
Wat we zien is een scherpe dip rond 145 MHz met ongeveer 70 dB return loss. Dat is een zeer goede afregeling. Met waarden rond de 70 dB spreken we eigenlijk al van laboratoriumkwaliteit.
TX-filter (zender)

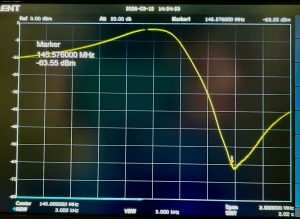

Bij het zendfilter ligt de marker op 145.576 MHz met –63,5 dB. Dit ligt net onder de zendfrequentie van 145.600 MHz. Dat is normaal gedrag, omdat cavity-filters vaak iets onder de exacte frequentie resoneren, onder andere door mechanische toleranties en de invloed van kabels.
Ook hier zien we een zeer diepe dip van ruim 60 dB return loss, wat betekent dat ook dit filter perfect is afgeregeld.
Samengevat kunnen we stellen dat zowel de antenne-installatie als de duplexfilters technisch uitstekend in orde zijn.
Tijdens de metingen bleek echter dat de huidige HAMNET-rondstralers op de lokatie een zeer sterke draaggolf rond 145.000 MHz produceren. Hierdoor wordt de ontvanger van de repeater volledig dichtgedrukt.
We hebben daarom besloten de repeater tijdelijk weer offline te halen, totdat we vervangende apparatuur van een andere fabrikant kunnen plaatsen die dit probleem niet veroorzaakt.
Nog even geduld dus – we werken eraan en hopen de repeater zo snel mogelijk weer in de lucht te hebben.
